一.產品介紹:

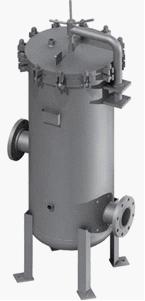

濾芯過濾器由過濾器殼體和濾芯組成,殼體材質為304/316不銹鋼,按殼體高度的不同,可選擇裝10″、20″、30″、40″濾芯,根據殼體的直徑大小,所容納的濾芯數量可在1到21只之間選擇,有平壓.222.226三種接口,如有特殊要求可另行加工,根據實際操作壓力,筒體可采用卡箍或法蘭連接方式,進出口采用衛生級卡盤或法蘭連接,根據實際過濾流量選擇進出口的尺寸。
二.產品特點:
?設計標準:GB150-1998
?設計壓力:75-300psi(其它規格可以按需訂制)。
?濾芯形式:10-40″標準平壓或標準222或226單開口濾芯。
?操作性能:殼體及進出口要用快裝卡箍或法蘭連接,便于設備清洗消毒,便于濾芯更換。
?墊圈材質:四氟,氟橡膠,硅橡膠,丁晴橡膠。
?殼體材質:304/316不銹鋼可供選擇。
?過濾精度:0.1-100μm
?工作溫度:80-120℃
?流量1-200m3/h,適用于超純水、制藥、食品、飲料、醫用除菌水的過濾。
三.濾芯的選擇
1、濾芯的用途很廣泛,濾芯的品種、規格較多,選擇型號是很重要的。
根據用途可分為過濾液體和氣體二種,規格大小可以分為5〃、10〃、20〃、30〃和40〃等。工作壓力一般在0.1Mpa—0.4 Mpa。由于濾芯孔徑不同,其流量也不盡相同,如0.2um—0.4 um過濾沌水的標準在300—500kg/h,如果要提高每小時的過濾量,則可以用多芯或20〃、30〃、40〃英寸組合,例如要過濾5t/h的無菌水,則可以選用0.2 um,30英寸7芯的過濾器。若過濾雜質多且有粘度,則應添加前置預過濾設備。氣體的過濾與液體過濾稍有不同,它的過濾量以每分鐘立方氣體來計算。10英寸濾芯,孔徑φ0.22 um,壓力在0.12 Mpa,壓差在0.01 Mpa時,流量為4-6m3/min,在發酵工業上廣泛應用。
2 、合適的濾芯,選用適當?shù)目讖剑粢鷦t選用0.2um-0.5um孔徑的濾芯、藥用針劑、抗菌素、血制品等用聚砜濾芯。如果要去除液體中的微粒,微生物和細菌大一些的離子、雜質,如白酒、黃酒、葡萄酒、口服液、可選用1-5um的孔徑即可。過濾高溫氣體和發酵空氣消毒氣體要選用聚四氟乙烯濾芯。
3 、不銹鋼筒式過濾器,它內部裝有不同孔徑的濾芯。要達到精濾的目的,前期必須用預過濾設備(生啤用硅藻土,紙板過濾機。藥廠用板框、熔噴、繞線式),再用微孔除菌過濾芯,這樣就能達到精濾的目的。
4、一般用礦泉水、藥用無菌水、電子工業集成電路用水、食品工業用高質量的水。筒式微孔過濾器設計時應成為一個獨立的過濾系統,它可以帶反沖洗,節省生產成本。
5 、除了選擇高質量的濾芯,還要選擇高質量的過濾器,不銹鋼加工是否精細,內外是否光潔,特別是插口處222、226、平口等三種形式是國際通用的,千萬不能搞錯,否則無法使用,或者由于加工粗糙,插上去起不到密封過濾的效果。
注:在使用不銹鋼外殼時要注意過濾液體對不銹鋼是否有腐蝕作用,不適用的應選用其它材料的過濾器。
四.設備技術參數表:
濾芯過濾器規格表 |
型號 | 濾芯數量(根) | 濾芯長度 (英寸) | 過濾器直徑 | 濾芯內徑 | 28mm,30mm
|
WX-1L | 1 | 10;20;30;40 | 102 | 濾芯外徑 | 63mm |
WX-3L | 3 | 10;20;30;40 | 200 | 濾芯長度 | 254;508;762;1016 |
WX-5L | 5 | 10;20;30;40 | 220 | 濾芯接口 | 平壓型;222型,226型, |
WX-7L | 7 | 10;20;30;40 | 250 | 濾芯端口 | 平面型,翅片型, |
WX-9L | 9 | 10;20;30;40 | 300 | 濾芯公稱精度:微米 和水流量(L/min)的關系 0.22(um)=3(L/min) 0.45(um)=3.3(L/min) 1(um)=15(L/min) 3(um)=20(L/min) 5(um)=25(L/min) 10(um)=30(L/min) 20(um)=32(L/min) 30(um)=36(L/min) 50(um)=40(L/min) 70(um)=45(L/min) 100(um)=50(L/min) (備注:以上流量是按照10英寸的濾芯計算的) |
WX-12L | 12 | 10;20;30;40 | 300 |
WX-15L | 15 | 10;20;30;40 | 350 |
WX-21L | 21 | 10;20;30;40 | 400 |
WX-28L | 28 | 10;20;30;40 | 500 |
WX-30L | 30 | 10;20;30;40 | 500 |
WX-37L | 37 | 10;20;30;40 | 550 |
WX-40L | 40 | 10;20;30;40 | 600 |
WX-50L | 50 | 10;20;30;40 | 650 |
WX-55L | 55 | 10;20;30;40 | 700 |
WX-60L | 60 | 10;20;30;40 | 750 |
WX-70L | 70 | 10;20;30;40 | 800 |
WX-82L | 82 | 10;20;30;40 | 800 |
WX-92L | 92 | 10;20;30;40 | 900 |
五.使用說明:
1、安裝底座:安裝前看清進、出口方向。液體應從濾芯外部流向中心,與濾芯插口相通的管道是出口。在濾器管道上有箭頭標示流向,切勿接錯。
2 、安裝濾芯:222插口為插入式;226插口為卡入式。如果是多芯應將壓板套在翅片上,將螺栓適度擰緊(濾芯在高溫下會受熱伸長,若壓板過緊,濾芯無伸長空間會產生扭曲變形影響過濾精度)。
3 、裝好外罩并與底座用卡箍(單芯)或螺栓(多芯)連接密封好,注意密封墊要放置平整,檢查密封處無滲漏。
4 、濾器消毒:新過濾器使用前必須清洗干凈。用于除菌的過濾器要?dú)⒍鞠?,消毒工作一般?yīng)在生產線進行,以免外界污染?,F(xiàn)場蒸汽消毒應嚴格控制蒸汽壓力與壓差,避免因過高蒸汽壓力和壓差而損壞濾芯。
5 、過濾液體時,應先打開過濾器頂部的排氣閥,把筒內的氣體排盡,讓液體充滿筒內,否則會影響流通量。
6 、過濾介質流過濾器時會因受到阻力產生壓力降(即進入與流出時的壓力差),為了克服這種阻力,保持足夠的流量,必要時要有足夠的工作壓力。每種濾芯我們都給出了相應的溫度、壓力限定值,請用戶按要求使用。為不使濾芯受到過大流量的沖擊,開啟閥門時一定要緩慢!
7 、自選泵配套使用時,請注意流量與壓力要匹配。以選旋渦泵、輸液泵等自吸泵為宜。
8 、停機時應放光濾液,如果時間不長,可不必打開濾器;若時間較長,或?yàn)V液不宜長時間存放,則要清洗濾器或?yàn)V芯。
六.操作主要事項:
1 、過濾器使用前必須檢查配件和密封圈是否安全,有無損壞,然后按要求把它裝好。
2、過濾器必須用清潔劑洗干凈(請不要用酸類清洗)洗凈后用高溫蒸汽殺菌、消毒洗的過濾器進出口要包封好,避免污染。
3 、安裝時進出口不要接反,一般原則外進內出(濾芯)。
4 、芯是生產廠家在潔凈的生產廠房內用塑料袋封裝的,未使用切勿撕破塑料包裝。使用要求較高的濾芯,應先測氣泡點檢查濾芯完整性,安裝好后要經過高溫蒸汽殺菌消毒。
5 、入口時,一定要垂直,插入時先用無菌水或經過過濾的濾液濕潤一下密封圈,以減少插入時的摩擦阻力。222濾芯插入口后,再用壓板扣住尖端翅片,擰緊螺絲不動即可。226接口的濾芯插入后,應選90度卡緊,如果有一點不小心,就會達不到密封,容易漏水而達不到您的使用要求。
6、過濾的液體進入時,應打開過濾器上面的放氣閥,讓液體充滿濾器內,否則將影響過濾效果。
7、筒體的壓力表是顯示過濾氣內液體的壓力,如果是二級過濾,第一道過濾器壓力表指數稍小一些是正?,F(xiàn)象,隨著使用時間的增長,他們的壓差會增大,流速減少,這說明濾芯孔隙大多已被堵塞,就要清洗或更換濾芯。
8 、在過濾時,使用的壓力一般在0.1Mpa左右,能滿足生產需要就可以了,隨著時間與流量的增加,濾芯微孔被堵塞,壓力將會增加,一般不要超過0.3Mpa,最告絕對不能超過0.5Mpa。否則濾器濾芯將會被擊穿,發生意外事故,如果確定在0.5Mpa以上的可以與我們聯系,我們將根據您的要求為您另外加工。
9 、反沖洗濾芯,一定要用無菌水,否則會污染濾芯,反沖洗方法。原出口變進口,把無菌水反方向打進(要注意關閉原液過濾管道),打開排污口,操作人員看到濾液明顯好轉為宜。
10、濾芯不用時,應盡量把濾液放光,濾液不宜隔夜存放。停機時間不長時一般不要打開濾器,不要拔掉濾芯,停機時間長,在再次使用前一定要清洗濾芯和濾器(也可以用反沖方法進行沖洗)。
11、我公司的濾芯耐溫一般在25℃--50℃為宜.長期操作溫度應控制在60℃以下,消毒溫度121℃以下30分鐘,如果操作溫度較高,則可以用內襯不銹鋼的增強聚四氟乙烯濾芯.
12、如果要過濾化學溶劑和高濃度化學品可詳見濾芯使用說明書,或者與我公司聯系用特殊濾芯來解決。
13、若是自選配套使用,則要注意需要的流量、壓力及泵的揚程要匹配,一般選用旋渦泵,輸液泵等為宜,材料為304或316L不銹鋼,端面選用機械密封。
七.設備的維護與保養:
1、 長期停用的過濾器,必須把濾器內外清洗干凈,濾芯取下,洗凈烘干,用塑料袋封口存放,以免損壞。清洗劑請勿用鹽酸類腐蝕性物質,溫度不宜過高防止聚丙烯發生變形。存放時避免污染與撞擊。
2、 下來的濾芯若應浸泡在酸堿洗液里,浸泡時間不得超過24小時,酸堿液溫度一般在20℃--25℃。建議酸或堿與水的比例是20%為好。最后用無離子水反復沖洗。蛋白質含量較商的濾液,濾芯最好用酶溶液浸泡清洗效果好,重新再使用時,使用前一定要先清洗干凈,然后再用蒸氣消毒。
3、 濾芯消毒時要注意掌握時間和溫度,聚丙烯在高溫消毒柜里以121℃為宜,用蒸汽消毒在0.1 Mpa蒸汽汽壓力下,以130℃/20分鐘為宜,聚砜和聚四氟乙烯用蒸汽消毒時可以達到142℃,壓力0.28Mpa,時間在30分鐘左右為宜,如果溫度過高,時間過長,壓力過大,則會損壞濾芯。
