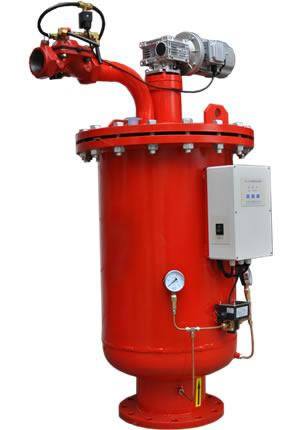

全自動自清洗過濾器原理
當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓差達到預設值、達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制?？刂品绞娇蛇x壓差、時間、手動及
PLC
控制。
自清洗過濾器可在線實現自動清洗、自動排污等功能，操作配備差壓/時間/手動三種功能,具有過濾精度高、反清時間短、清洗水量少、壓力損失小等優點，為您的水系統提供穩定的水質保證。

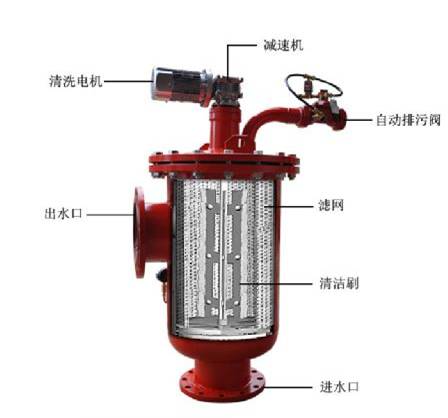

產品結構圖
應用范圍
工業過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
產品特點
■單臺最大過濾流量可達 4000m3/h
■過濾精度從 4000
微米-25微米
■濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—25μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤1.6MPa(特殊可定制)
■工作溫度≤95℃
■電源：380V/50Hz
■控制電壓：AC24V
■清洗方式：刷式
■控制方式：壓差、時間、手動及
PLC
■清洗時間：10-200 秒可調
■控制方式：壓差、時間、手動及 PLC
全自動過濾器產品選型
為了能更適用客戶的水系統的技術要求，過濾效果，達到為客戶節能、省電、省水、環保的要求。
您在選擇自清洗過濾器的時候，請考慮以下幾個參數
1、處理流量
2、過濾介質的化學性質
3、過濾介質的懸浮物濃度
4、要求的過濾精度
5、管道的壓力
過濾精度對照表
微米（μm） | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
目數 | 1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |

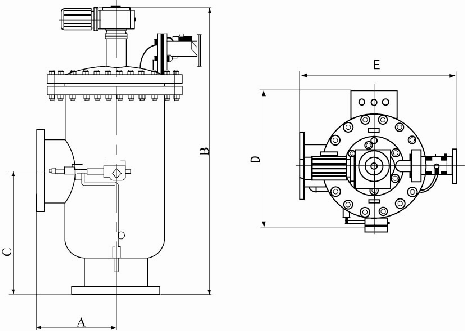

自清洗過濾器產品規格表
型號 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | 排污口 | 電機功率（KW） | 流量(m3/h) | 重量(Kg) |
WX-80-304 | 250 | 1000 | 420 | 550 | 550 | 40 | 0.09 | 50 | 80 |
WX-100-304 | 255 | 1010 | 425 | 550 | 565 | 40 | 0.09 | 80 | 105 |
WX-125-304 | 255 | 1060 | 425 | 550 | 565 | 40 | 0.18 | 125 | 130 |
WX-150-304 | 279 | 1200 | 550 | 598 | 620 | 40 | 0.18 | 150 | 180 |
WX-200-304 | 306 | 1400 | 718 | 660 | 680 | 40 | 0.18 | 320 | 235 |
WX-250-304 | 325 | 1680 | 848 | 708 | 725 | 40 | 0.18 | 490 | 280 |
WX-300-304 | 380 | 1720 | 930 | 813 | 830 | 50 | 0.25 | 710 | 420 |
WX-350-304 | 478 | 2050 | 1080 | 940 | 956 | 50 | 0.25 | 970 | 537 |
WX-400-304 | 550 | 2280 | 1228 | 1000 | 1020 | 50 | 0.25 | 1260 | 620 |
WX-450-304 | 654 | 2450 | 1372 | 1180 | 1190 | 50 | 0.25 | 1600 | 685 |
WX-500-304 | 706 | 2900 | 1508 | 1255 | 1285 | 65 | 0.55 | 1970 | 738 |
WX-600-304 | 840 | 3450 | 1828 | 1298 | 1320 | 65 | 0.55 | 2500 | 860 |
WX-700-304 | 1008 | 3960 | 2160 | 1460 | 1680 | 65 | 0.75 | 3500 | 1400 |
過濾器材質
■殼體：碳鋼、304 不銹鋼、316L 不銹鋼
■濾網：304 不銹鋼、316L 不銹鋼
■刷架：304
不銹鋼、316L 不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■控制器：PVC、鋁
■密封圈：EPDM 橡膠
■清洗刷：不銹鋼、尼龍
全自動過濾器安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳拢员ＷC排污更徹底。

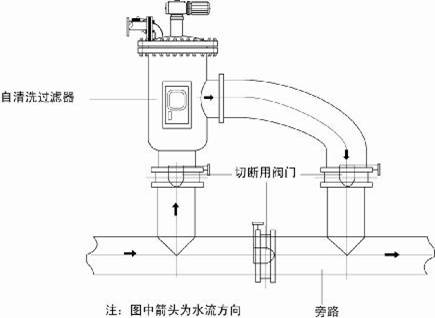

安裝形式一
（3）自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過
10
米。
（6）安裝時應考慮便于檢修，自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，以達到系統過濾要求。（見下圖）

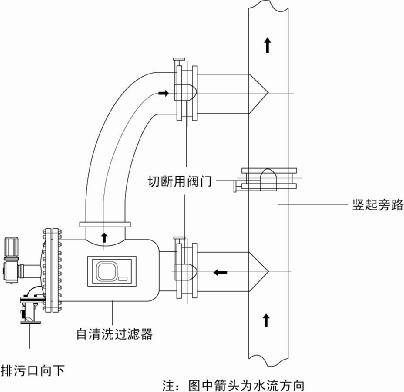

安裝形式二

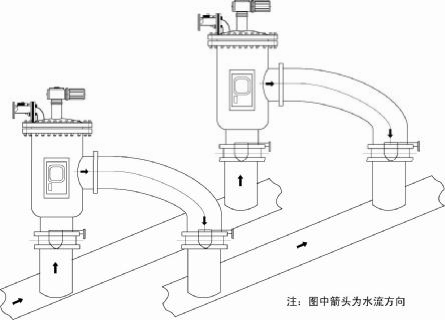

兩臺過濾器并聯安裝圖
2、電源連接
（1）本設備在出廠時，控制系統與清洗電機、電動排污閥以及差壓控制器之前的電纜已經連接好，在安裝時只需要將控制箱留出的電源線連接好即可。
（2）在連接電源時，請根據功率選擇合適的電源線連接，按以下圖示所標顏色正確接線。
（3）如果設備本體上有電機轉向標識時，請按照電機的轉動方向標識調整電源線的連接順序。
電源線連接示意圖
3、設備調式
（1）打開電源開關時，電源指示燈應該點亮。
（2）在調式電動部分時，請注意電機的轉動方向要與標識方向一致
（3）使用中要根據現場系統的實際要求設定差壓，以便能及時清洗排污。
（4）當需要人工強制清洗排污時，可以將控制系統轉到手動控制（具體操作見下面操作說明）。
（5）若清洗系統反復清洗，壓差仍不能降低至設定值，應停機檢修。
4、操作說明
箱操作界面如下圖，系統啟動時默認處于自動控制狀態，自動狀態指示燈亮。如需手動即時工作時，請按一下狀態選擇鍵，當自動狀態指示燈暗、手動狀態指示燈亮?xí)r，系統處于手動工作狀態，此時，
按啟動鍵可啟動系統清洗和排污，如需停止，則按停止鍵，若需回到自動控制狀態，則按一下狀態選擇鍵，當自動狀態指示燈亮、手動狀態指示燈暗時，系統處于自動工作狀態。
時間控制模式：由于系統的需要，有的客戶需要定時和差壓同時運行，即在達不到清洗差壓時，
如果清洗時間到了，過濾器仍然會自動啟動。在開啟電源前按住“啟動”鍵，開啟電源，電源指示燈閃爍，時間控制模式啟動。若要取消，則在開啟電源前按住“停止”鍵，開啟電源，電源指示燈長亮，時間控制模式啟取消。
注：標準型控制箱的清洗設定時間請?jiān)谟嗀浨白⒚鳌?/p>

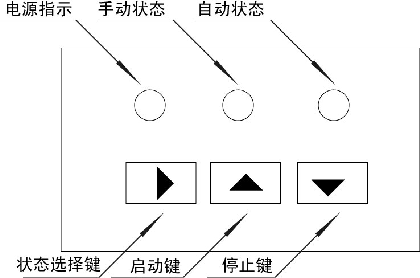

標準型控制面板示意圖
控制器在出廠前的默認差壓是 100Kpa（即 1 公斤），用戶可根據系統實際需要調整合適的差壓范
圍，設定方法見下圖，當調整螺釘順時針方向旋轉一圈為差壓值增大 10Kpa（即 0.1 公斤），當調整螺釘逆時針方向旋轉一圈為差壓值減小 10Kpa（即 0.1
公斤）。如果想校正差壓控制器時，請參照過濾器設備上的進出口壓力表的數值進行校正。

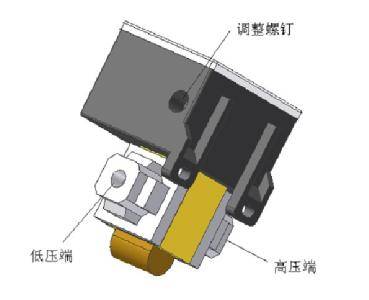

差壓控制器示意圖
